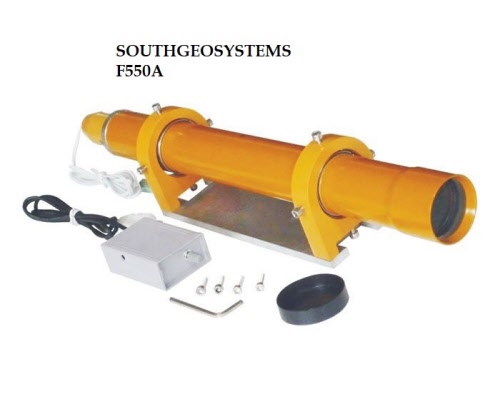

Tubo Collimatore F550A

SOUTHGEOSYSTEMS
F550-A250256
Netto Spedizione kg
  • Descrizione
  • Altri Dettagli

Tubo Collimatore F550A, Collimatore per teodoliti, Collimatori per stazioni totali, Collimatore ottico per livelli ottici

Tubo Collimatore F550, Collimatore per teodoliti, stazioni totali e per livelli ottici

Introduction:

When combined with different reticles, accessories, micrometer eyepieces or microscope systems,

it can be used for measuring the imaging quality and focus of lens and other optical systems or

for checking the uniformity of optical glasses.

1) Used as the tool for installing, correcting, adjusting and checking optical measuring instruments.

2) When equipped with dedicated ranging reticle (bolo-oard) and micrometer eyepieces,it is

    able to measure distances, and when using Bolo-board, able to measure the focus of lens.

3) When equipped with various detectability plates and microscopes, it can be used for

    measuring  the detectability of photographic lens or microscopes.

4) When equipped with star point board and microscopes, it can be used for checking the

   imaging quality of lens or other devices.

5) When equipped with special flat mirrors and micrometer eyepieces, it can also be used

   for  measuring the linearity of rails and large surfaces.



Main Technical Parameters of Tubes:

  Tube length: 565mm

  Tube focus: 550mm

  Tube Aperture: 57mm

  Resolution: 3"

  Angle of field of view: 10°20

  Accuracy(Reticle’s division value): 30"

  Magnification: 5.7~7X



  The shortest target of the level tube: 2m

  The far target: ∞



  Power supply for tube: 4.5~6V,2.1W

  Switch power: 1~10A



  Lighting source: cold light (with adjustable intensity), green
